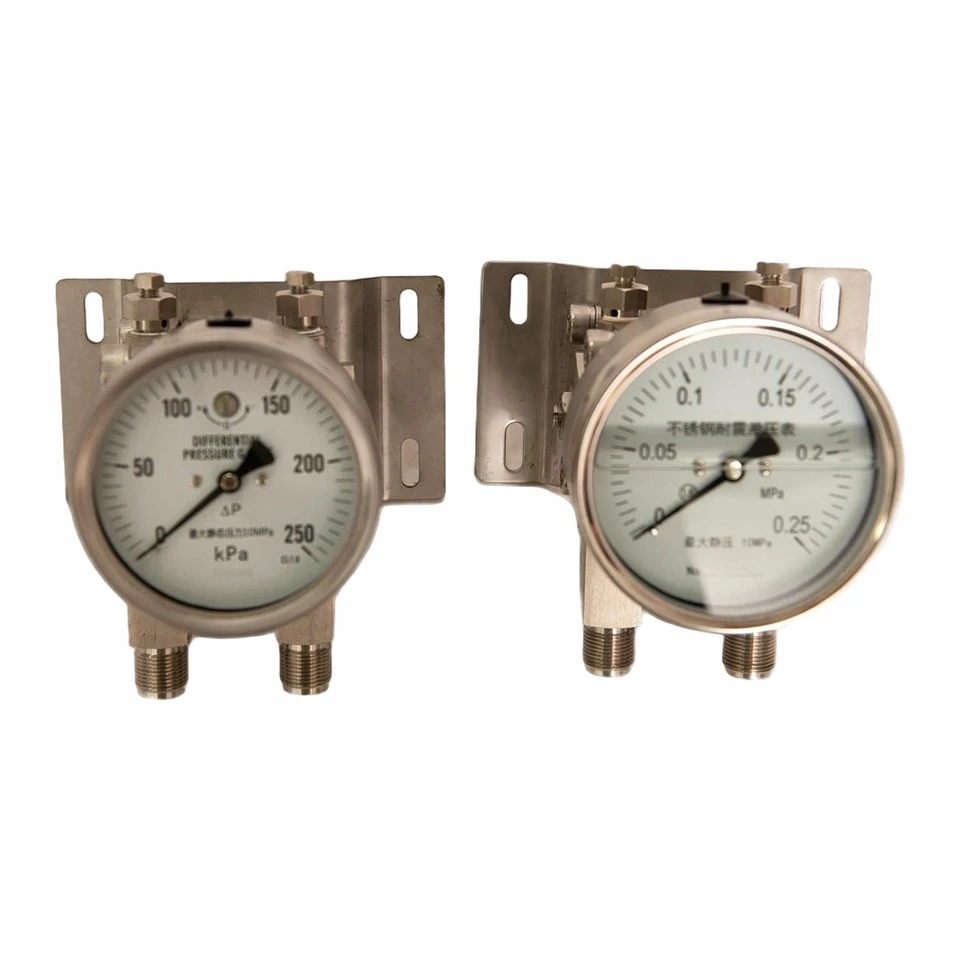

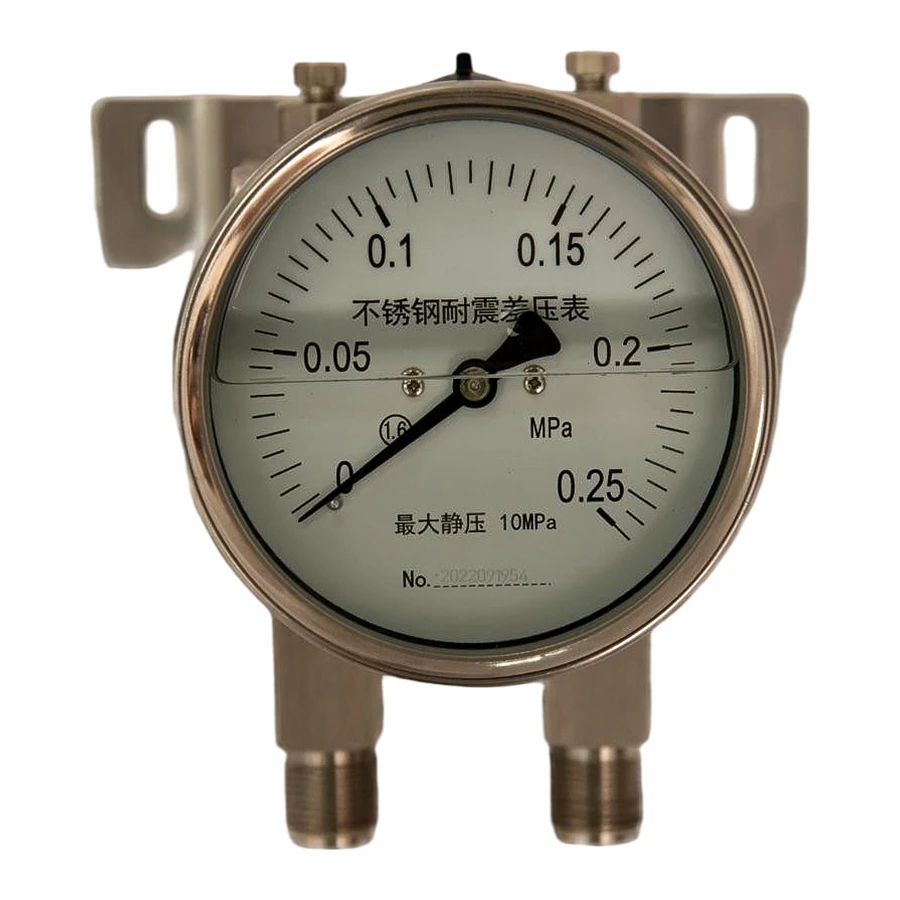

מד הפרש לחץ מנירוסטה נוזלית

בַּקָשָׁה



הנירוסטה נוזליתמד לחץ הפרשהוא מכשיר חיווי המיועד למדידת הפרשי לחצים במדיות עבודה נוזליות וגזים. ניתן להתקין מכשירים אלו על מדי גז, מסננים, מיישרי זרימה והתקנים אחרים כדי לנטר את רמות הזיהום והמצב הטכני שלהם. מדי לחץ דיפרנציאליים מיועדים לשימוש במערכות עם מדיה לא-תוקפנית ולא-מתגבשת.

יישומים

מתאים למיקומים עם הפרש עומס יתר גבוה או לחץ עבודה (לחץ סטטי) וסביבות קורוזיביות.

למדידת גזים ונוזלים קורוזיביים בעלי צמיגות נמוכה והתנגדות להתגבשות נמוכה.

ניטור ובקרה של משאבות.

ניטור מסננים.

מדידת מפלס במיכלים סגורים.

תכונות

טווח לחץ דיפרנציאלי בין 0…25 kPa ל-0…2.5 MPa.

לחץ עבודה גבוה (לחץ סטטי), בטיחות לחץ יתר גבוה עד 10 MPa.

הגנת חיץ הידראולית למניעת שינויי לחץ מהירים.

מפרטים

קוטר (מ"מ): 100, 160

Accuracy class: 2.5 (>100 kPa, דיוק של 1.6 אופציונלי)

בטיחות הגנת לחץ יתר ולחץ עבודה מרבי (לחץ סטטי): חד-חד צדדי, דו-צדדי או חיובי ושלילי לסירוגין.

טווח מדידה: 0…25 kPa עד 0…2.5 MPa

גבולות לחץ: לחץ יציב: בקנה מידה מלא / לחץ משתנה: 0.9 x בקנה מידה מלא

טמפרטורת עבודה מותרת: טמפרטורת סביבה: -20 ... +60 מעלות / טמפרטורת תהליך: מקסימום +100 מעלות

השפעת טמפרטורה: כאשר הטמפרטורה של מערכת המדידה משתנה סביב טמפרטורת הייחוס (+20 מעלות ), השינוי המקסימלי הוא ±1%/10 K מהטווח.

דרגת הגנה תואמת לתקן IEC/EN 60529: IP54 (מילוי שמן-סוג IP 65)

עיצוב סטנדרטי

אוגן תא מדידה (חלקים רטובים): נירוסטה 316L

ברגים לחיזוק אוגן: נירוסטה

מידות חיבור תהליך: 2 x G¼ חוט נקבה, רדיאלי (LM), מרווח יציאות לחץ 54 מ"מ

דיאפרגמה למדידת לחץ (חלקים רטובים): 316L נירוסטה/אינקונל

טבעת איטום (חלקים רטובים): FPM/FKM

תא מדידה: כרום

תנועה: נירוסטה

חוגה: אלומיניום, כיתוב לבן ושחור

מצביע: אלומיניום, שחור

מארז/זכוכית: נירוסטה

זכוכית קריסטל: זכוכית בטיחותית רבודה

מילוי תא מדידה: שמן סיליקון

אפשרויות

קשרי תהליכים אחרים

מילוי ראש

מצביע מתכוונן

• טווח מדידה של לחץ דיפרנציאלי: 0~10 0~16 0~25 0~40 0~60 0~100KPa, 0~0.16 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5MPa
• לחץ עבודה: 60 100 160 250 400 600KPa, 1 1.6 2.5 4 6 10 10MPa
• דיוק: 2.5%
• גודל חוט חיבור: M20x1.5, NPT 1/2, G1/2 וכו'
• טמפרטורת סביבת עבודה: -40 ~ 70 ºC
• רטט נגד סביבת עבודה: VH3
• משקל: כ-1.5 ק"ג
• קוד הגנה של מד לחץ: IP54

• מחבר וצינור: OCr17Ni12Mo2(316)
• מפוח סילפון: OCr17Ni14Mo2(316L)
• מארז, כיסוי וטבעת: OCr18Ni9(304)
